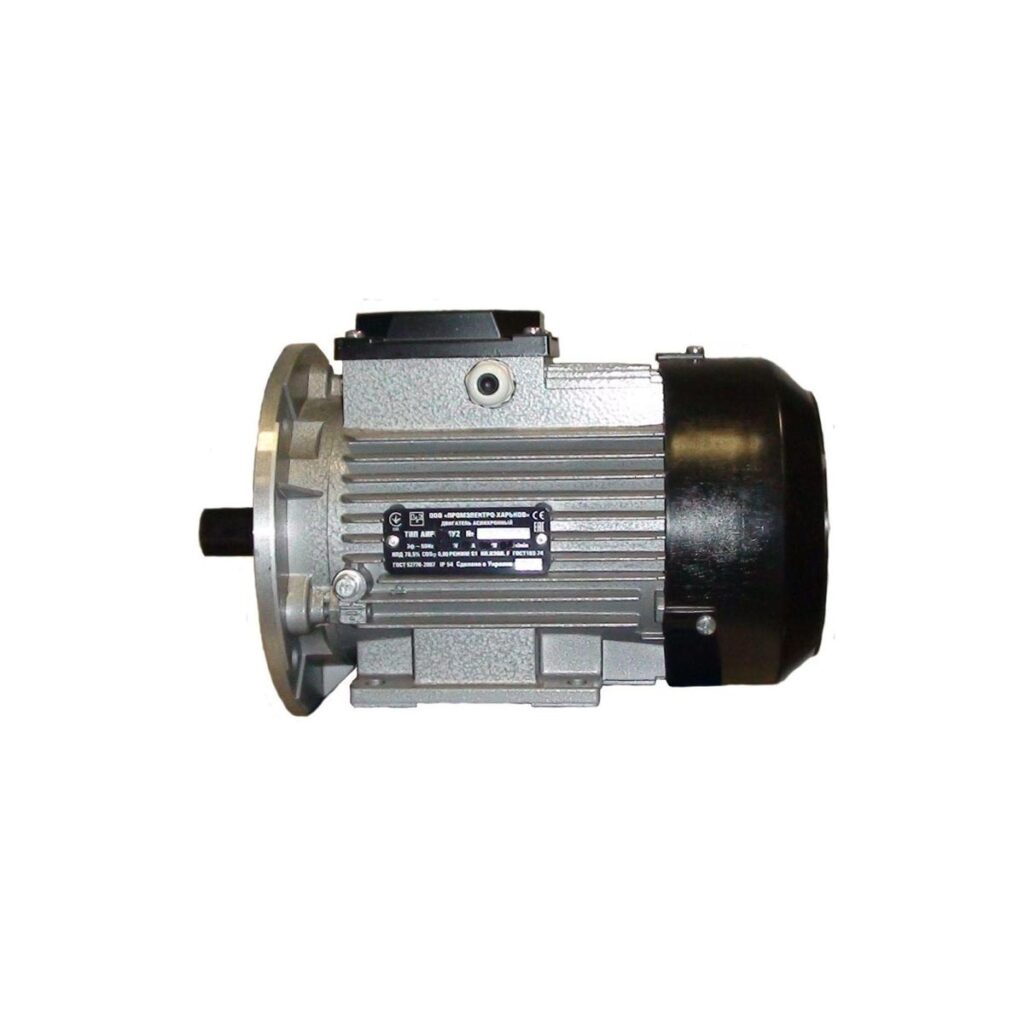

Електродвигун АИР71В6 0,55кВт/1000 об/хв. (Л/Ф) Лапи+Фланець ДВ 19мм
5 031 грн
Асинхронний електродвигун АИР71В6 0,55 кВт/1000 об/хв Промелектро Харків 220/380V Монтаж: лапи+фланець
Додаткова інформація
| Стан | |
|---|---|
| Напруга живлення, V | |
| Потужність, кВт | |
| Оберти у хв | |
| Монтажне виконання | |
| Діаметр валу, мм |
Електродвигун АИР 71В6У2 – загальнопромисловий електродвигун змінного струму з короткозамкненим ротором. Використовується в основному в промисловості і сільському господарстві, на будівельних об’єктах, ліфтах, підйомних кранах, у вентиляційних системах споруд, для приводу промислових насосів, редукторів та інших типах обладнання. Область призначення – перетворення електричної енергії мережі в механічну енергію обертання приводного вала.
АІР 71 В6 У2 має наступні переваги:
- надійність: двигун АИР 71В6У2 виготовлений з якісних матеріалів і має високий ресурс роботи.
- ефективність: двигун АИР 71В6У2 має високий ККД і низьке енергоспоживання.
- універсальність: двигун АИР 71В6У2 може використовуватися в різних умовах експлуатації.
- додаткове лакування мідної обмотки для міцності ізоляції та запобігання пробою на корпус обмотки пристрою
- рівень захисту двигуна IP54 дає можливість застосовувати асинхронний електродвигун АИР 71В6У2 в умовах запиленості
- використання якісних підшипників SKF (Швеція)
- захист від корозії і подряпин
Трифазний двигун АИР 71 В6 У2 проходить випробування по ДСТУ 2365-94, а також відповідає діючої технічної документації та стандарту ГОСТ 183-74 . Нижче наведена розшифровка маркування АИР 71 В6 У 2 (Л/Ф) :
АИР – марка електродвигуна (А – асинхронний, И – стандарт «Інтерелектро»)
71 – висота осі обертання (відповідно до ГОСТ 13627 існує цілий ряд висот осі обертання).
В – довжина сердечника (при однаковій висоті осі обертання довжина сердечника позначається по зростанню: A, B, C і т.д.).
6 – кількість полюсів (або частота обертання), 6 (890 об/хв).
У – кліматичне виконання електродвигуна «помірний клімат»(відповідно ГОСТ 15150 )
2 – категорія розміщення електродвигуна під навісом або в приміщенні ( ГОСТ 15150 )
Л/Ф – монтажне виконання електродвигуна (лапи+фланець).
| Габаритні та приєднувальні розміри електродвигуна | Позначення на кресленні | Розмір, мм | АИР71В6 0,55 кВт 1000 об/хв. |
| Висота осі обертання | H1 | 71 |
|
| Довжина/ширина/висота | L/B/H | 270/150/195 | |
| Діаметр/довжина вала | d1/l3 | 19/40 | |
| Висота валу зі шпонкою | h2 | 21,5 | |
| Ширина/висота шпонки | b1/h3 | 6/6 | |
| Діаметр кожуха задньої кришки | D | 145 | |
| Простір між лапами та валом | L2 | 45 | |
| Відстань між кріпл. вздовж лапи | L1 | 90 | |
| Довжина станини | L4 | 120 | |
| Відст. між кріпл. лап по ширині | b2 | 112 | |
| Діам. отворів під болт на лапах | d5 | 7 | |
| Зовн./Внут. діаметр фланця | d2/d3 | 200/130 | |
| Виступ на фланці | b3 | 3,5 | |
| Відст. між кріпленням фланця | d4 | 165 |
