Електродвигун АИР100S4 3.0 кВт/1500 об/хв. (Л/Ф) Лапи+Фланець ДВ 28мм

8 643 грн

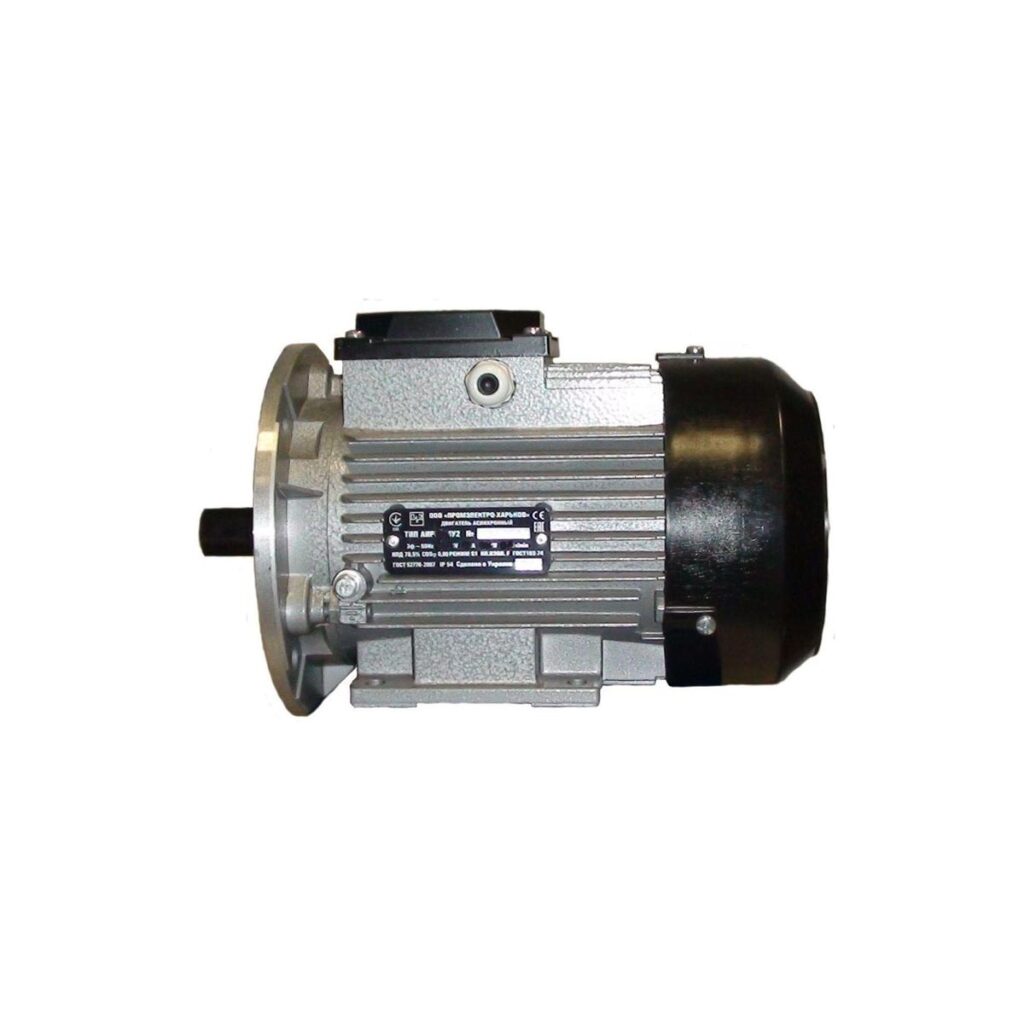

Асинхронний електродвигун АИР100S4 3.0 кВт/1500 об/хв Промелектро Харків 220/380V Монтаж: лапи+фланець

Додаткова інформація

Стан

Напруга живлення, V

Потужність, кВт

Оберти у хв

Монтажне виконання

Діаметр валу, мм

Електродвигун АИР 100S4У2 – загальнопромисловий електродвигун змінного струму з короткозамкненим ротором. Використовується в основному в промисловості і сільському господарстві, на будівельних об’єктах, ліфтах, підйомних кранах, у вентиляційних системах споруд, для приводу промислових насосів, редукторів та інших типах обладнання. Область призначення – перетворення електричної енергії мережі в механічну енергію обертання приводного вала.

АІР 100 S4 У2 має наступні переваги:

  • надійність: двигун АИР 100S4У2 виготовлений з якісних матеріалів і має високий ресурс роботи.
  • ефективність: двигун АИР 100S4У2 має високий ККД і низьке енергоспоживання.
  • універсальність: двигун АИР 100S4У2 може використовуватися в різних умовах експлуатації.
  • додаткове лакування мідної обмотки для міцності ізоляції та запобігання пробою на корпус обмотки пристрою
  • рівень захисту двигуна IP54 дає можливість застосовувати асинхронний електродвигун АИР 100S4У2 в умовах запиленості
  • використання якісних підшипників SKF (Швеція)
  • захист від корозії і подряпин



Трифазний двигун АИР 100 S4 У2 проходить випробування по ДСТУ 2365-94, а також відповідає діючої технічної документації та стандарту ГОСТ 183-74 . Нижче наведена розшифровка маркування АИР 100 S4 У 2 (Л/Ф) :

АИР – марка електродвигуна (А – асинхронний, И – стандарт «Інтерелектро»)

100 – висота осі обертання (відповідно до ГОСТ 13627 існує цілий ряд висот осі обертання).

В – довжина сердечника (при однаковій висоті осі обертання довжина сердечника позначається по зростанню: A, B, C і т.д.).

– кількість полюсів (або частота обертання), 4 (1440 об/хв).

У – кліматичне виконання електродвигуна «помірний клімат»(відповідно ГОСТ 15150 )

2 – категорія розміщення електродвигуна під навісом або в приміщенні ( ГОСТ 15150 )

Л/Ф – монтажне виконання електродвигуна (лапи+фланець).

Габаритні та приєднувальні розміри електродвигуна Позначення на кресленні Розмір, мм АИР100S4 3.0 кВт 1500 об/хв.
Висота осі обертання H1 100



Довжина/ширина/висота L/B/H 385/205/270
Діаметр/довжина вала d1/l3 28/60
Висота валу зі шпонкою h2 31
Ширина/висота шпонки b1/h3 8/7
Діаметр кожуха задньої кришки D 215
Простір між лапами та валом L2 63
Відстань між кріпл. вздовж лапи L1 140
Довжина станини L4 185
Відст. між кріпл. лап по ширині b2 160
Діам. отворів під болт на лапах d5 12
Зовн./Внут. діаметр фланця d2/d3 250/180
Виступ на фланці b3 4
Відст. між кріпленням фланця d4 215
