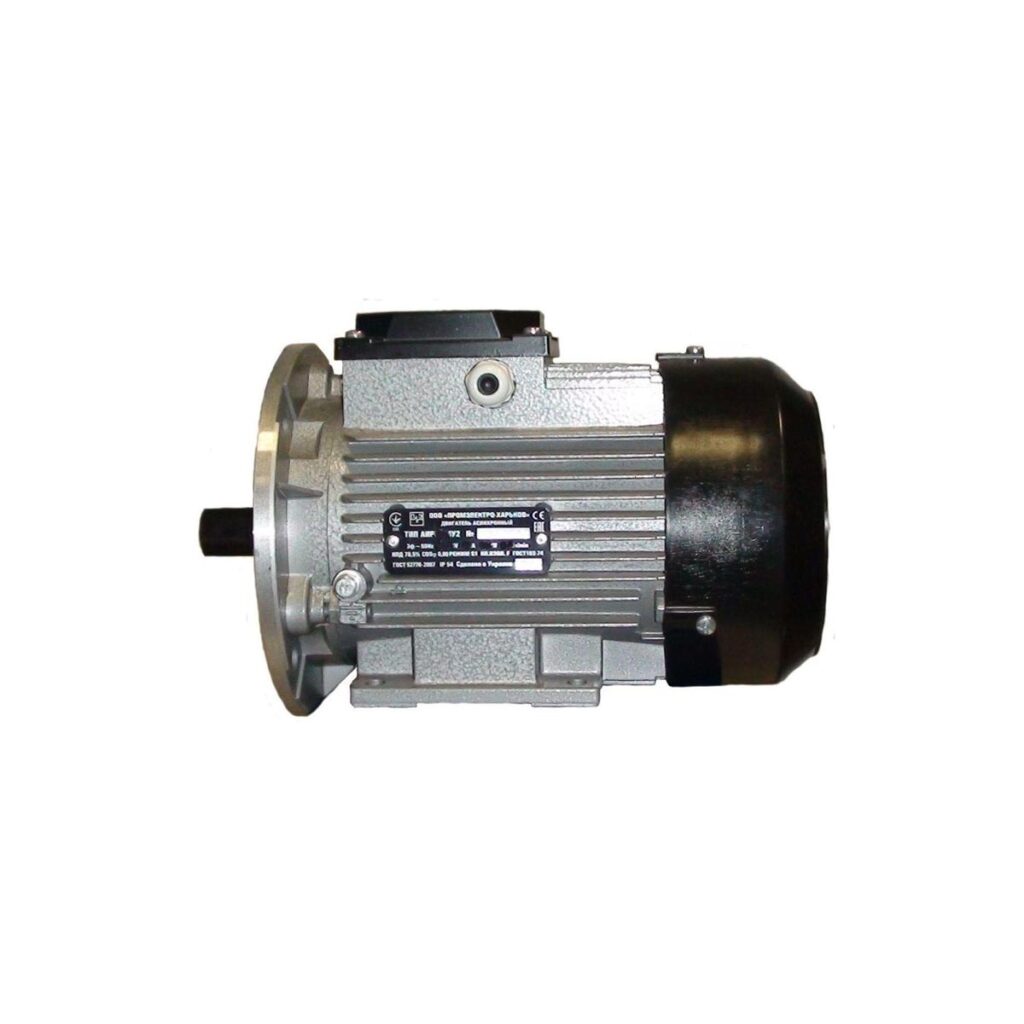

Електродвигун АИР100L4 4.0 кВт/1500 об/хв. (Л/Ф) Лапи+Фланець ДВ 28мм
9 632 грн
Асинхронний електродвигун АИР100L4 4.0 кВт/1500 об/хв Промелектро Харків 220/380V Монтаж: лапи+фланець
Додаткова інформація
Стан | |
---|---|
Напруга живлення, V | |
Потужність, кВт | |
Оберти у хв | |
Монтажне виконання | |
Діаметр валу, мм |
Електродвигун АИР 100L4У2 – загальнопромисловий електродвигун змінного струму з короткозамкненим ротором. Використовується в основному в промисловості і сільському господарстві, на будівельних об’єктах, ліфтах, підйомних кранах, у вентиляційних системах споруд, для приводу промислових насосів, редукторів та інших типах обладнання. Область призначення – перетворення електричної енергії мережі в механічну енергію обертання приводного вала.
АІР 100 L4 У2 має наступні переваги:
- надійність: двигун АИР 100L4У2 виготовлений з якісних матеріалів і має високий ресурс роботи.
- ефективність: двигун АИР 100Л4У2 має високий ККД і низьке енергоспоживання.
- універсальність: двигун АИР 100L4У2 може використовуватися в різних умовах експлуатації.
- додаткове лакування мідної обмотки для міцності ізоляції та запобігання пробою на корпус обмотки пристрою
- рівень захисту двигуна IP54 дає можливість застосовувати асинхронний електродвигун АИР 100L4У2 в умовах запиленості
- використання якісних підшипників SKF (Швеція)
- захист від корозії і подряпин
Трифазний двигун АИР 100 Л4 У2 проходить випробування по ДСТУ 2365-94, а також відповідає діючої технічної документації та стандарту ГОСТ 183-74 . Нижче наведена розшифровка маркування АИР 100 L4 У 2 (Л/Ф) :
АИР – марка електродвигуна (А – асинхронний, И – стандарт «Інтерелектро»)
100 – висота осі обертання (відповідно до ГОСТ 13627 існує цілий ряд висот осі обертання).
В – довжина сердечника (при однаковій висоті осі обертання довжина сердечника позначається по зростанню: A, B, C і т.д.).
4 – кількість полюсів (або частота обертання), 4 (1440 об/хв).
У – кліматичне виконання електродвигуна «помірний клімат»(відповідно ГОСТ 15150 )
2 – категорія розміщення електродвигуна під навісом або в приміщенні ( ГОСТ 15150 )
Л/Ф – монтажне виконання електродвигуна (лапи+фланець).
Габаритні та приєднувальні розміри електродвигуна | Позначення на кресленні | Розмір, мм | АИР100L4 4.0 кВт 1500 об/хв. |
Висота осі обертання | H1 | 100 |
|
Довжина/ширина/висота | L/B/H | 385/205/270 | |
Діаметр/довжина вала | d1/l3 | 28/60 | |
Висота валу зі шпонкою | h2 | 31 | |
Ширина/висота шпонки | b1/h3 | 8/7 | |
Діаметр кожуха задньої кришки | D | 215 | |
Простір між лапами та валом | L2 | 63 | |
Відстань між кріпл. вздовж лапи | L1 | 140 | |
Довжина станини | L4 | 185 | |
Відст. між кріпл. лап по ширині | b2 | 160 | |
Діам. отворів під болт на лапах | d5 | 12 | |
Зовн./Внут. діаметр фланця | d2/d3 | 250/180 | |
Виступ на фланці | b3 | 4 | |
Відст. між кріпленням фланця | d4 | 215 |
